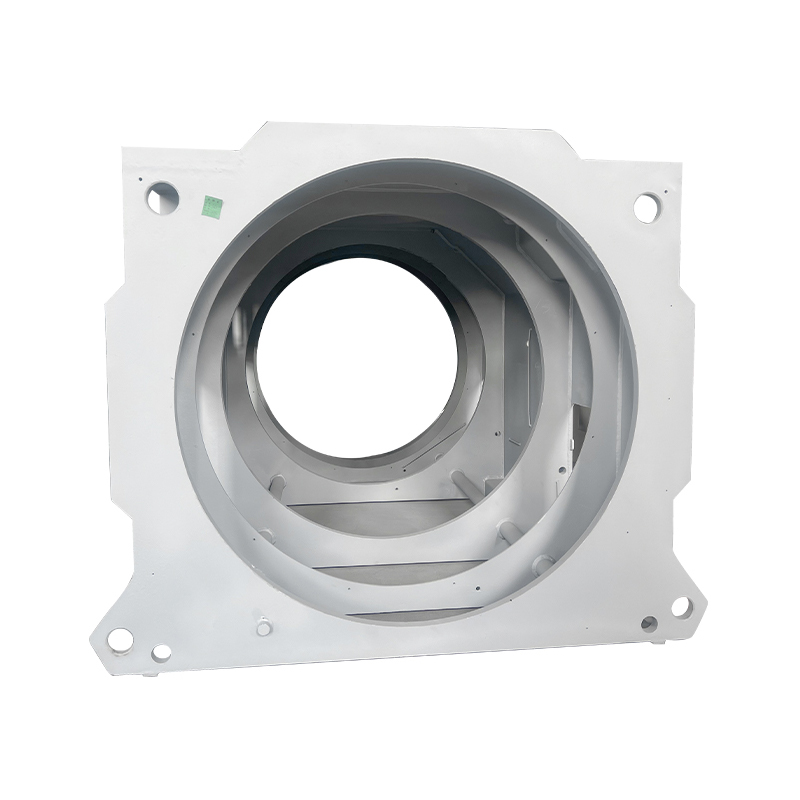

Base de motor tipo caja soldada industrial

I. Concepto básico y posicionamiento

La base de la máquina industrial tipo caja es una estructura de soporte del motor fabricada mediante procesos de soldadura de placas de acero. Con una caja cuadrada/rectangular como cuerpo principal, es un componente fundamental que proporciona soporte estable y protección integral para el motor. Encierra los componentes internos del motor (estator, rotor, cojinetes, etc.) dentro de la caja y al mismo tiempo proporciona funciones de soporte, disipación de calor y protección. Es el tipo de bastidor preferido para motores industriales grandes y motores utilizados en condiciones de funcionamiento especiales.

II. Características estructurales clave

1. Diseño del marco principal
Sección transversal cuadrada/rectangular: un marco hexaédrico soldado a partir de placas de acero o acero estructural, que forma una estructura de carga estable con un fuerte rendimiento antivuelco.

Diseño modular: A menudo adopta una estructura desmontable para facilitar el transporte y la instalación; Durante el mantenimiento, las piezas se pueden desmontar localmente.

Disposición de los refuerzos: se instalan refuerzos transversales, longitudinales o diagonales dentro del marco para mejorar significativamente la rigidez general y la resistencia a la deformación.

2. Componentes críticos
Base: Soporta todo el peso y cargas operativas del motor; normalmente soldados con placas de acero gruesas (8 a 20 mm), con patas niveladoras ajustables en la parte inferior.

Gabinete: Placas laterales tipo caja que protegen los componentes internos, con pasajes de enfriamiento reservados y puertas de inspección/mantenimiento.

Placas terminales: Ubicadas en ambos extremos del marco; Provisto de orificios para cojinetes y orificios para paso de cables, y soldado/fijado a la carcasa.

3. Aspectos destacados funcionales

Sistema de enfriamiento: el gabinete está diseñado con aberturas de ventilación, aletas de enfriamiento o tuberías de enfriamiento para abordar los problemas de disipación de calor inherentes a las estructuras cerradas.

Diseño de sellado: Se aplican sellos/juntas en las juntas para garantizar el grado de protección requerido (IP54/IP55) para un rendimiento a prueba de agua y polvo.

Disposiciones de elevación: Los anillos de elevación o las orejetas de elevación están instalados en la parte superior para facilitar la instalación y el manejo.

Caja de terminales: soldada independientemente al costado del gabinete, lo que proporciona una interfaz de conexión eléctrica para facilitar el mantenimiento.
