Explicación de las laminaciones del núcleo del estator del motor y del motor eléctrico

El núcleo del estator del motor es la estructura magnética estacionaria en el corazón de cada motor eléctrico, y su construcción laminada es el factor más importante para determinar la eficiencia del motor, la generación de calor y la densidad de potencia. Las laminaciones de motores eléctricos son láminas delgadas de acero al silicio, generalmente de 0,2 a 0,65 mm de espesor, apiladas y unidas para formar el núcleo del estator. . Esta estructura laminada existe específicamente para suprimir las pérdidas por corrientes parásitas que, de otro modo, convertirían una fracción significativa de la potencia de entrada del motor en calor residual. La selección del material de laminación, el grosor y el método de apilamiento correctos determina directamente dónde se ubica un motor en el espectro de eficiencia: desde una unidad industrial básica hasta un motor de accionamiento para vehículos eléctricos de alto rendimiento.

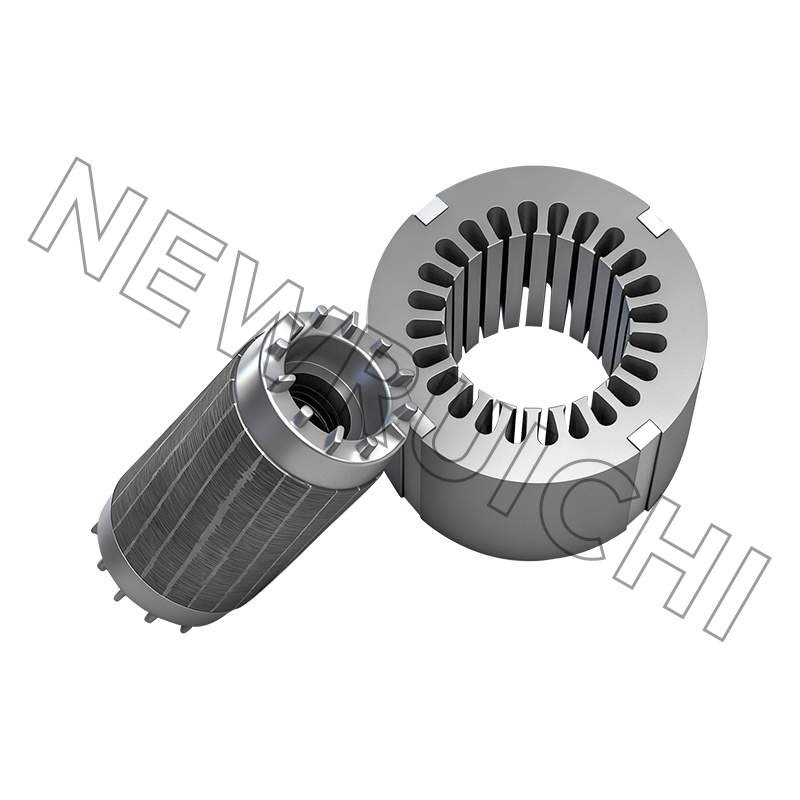

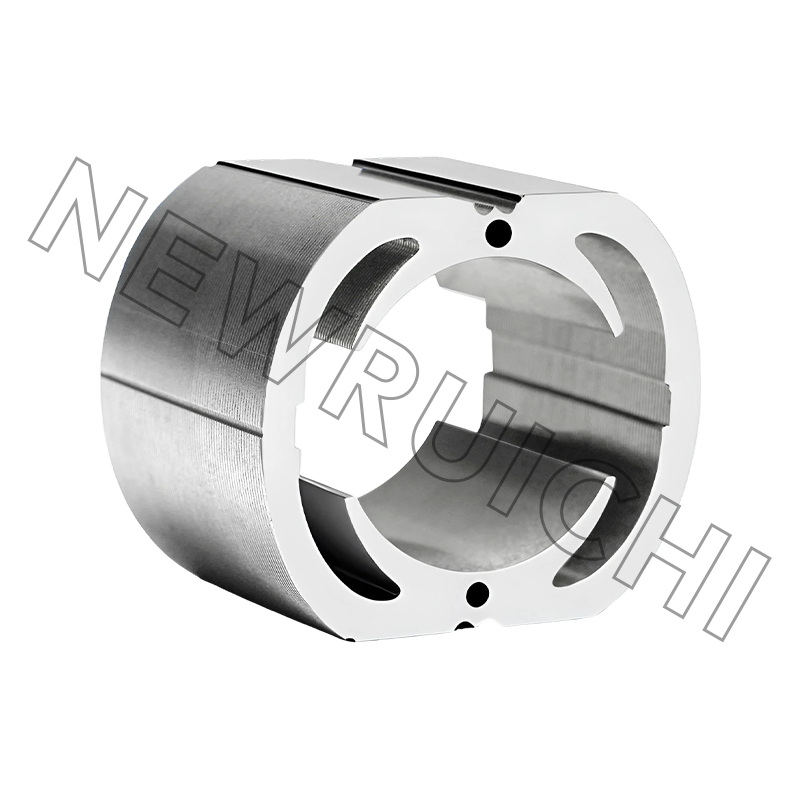

¿Qué es el núcleo del estator de un motor?

El núcleo del estator es el circuito magnético exterior fijo de un motor eléctrico. Su función es transportar el flujo magnético alterno generado por los devanados del estator, proporcionando una trayectoria de baja reluctancia que concentra y dirige el campo magnético a través del entrehierro para interactuar con el rotor. Esta interacción magnética es lo que produce el par, la salida fundamental de cualquier motor eléctrico.

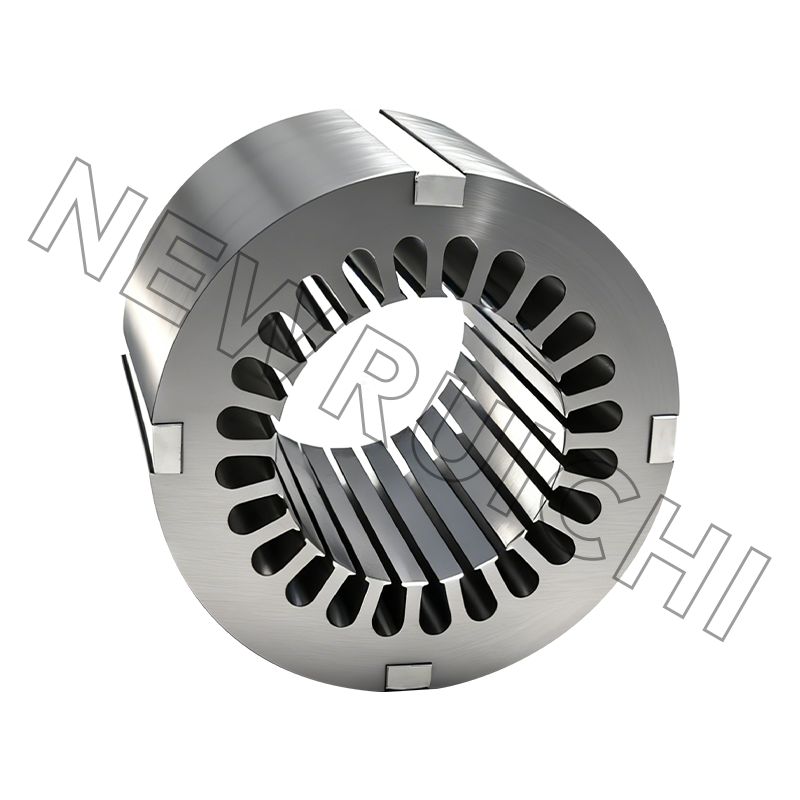

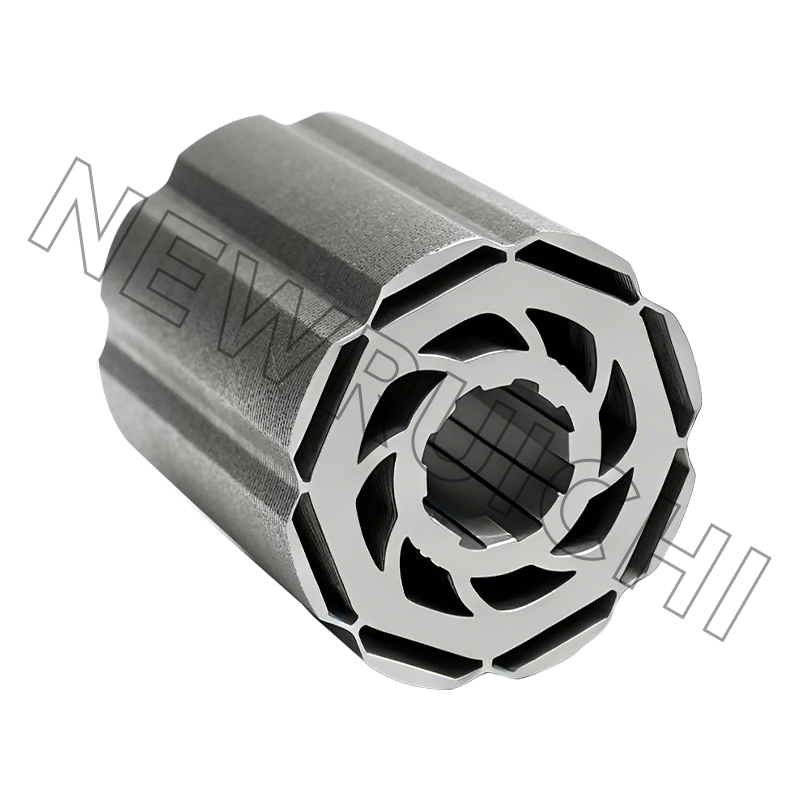

Estructuralmente, el núcleo del estator de un motor consta de un yugo cilíndrico (el hierro trasero que completa el circuito magnético) y una serie de dientes que se proyectan hacia adentro, hacia el rotor, entre los cuales se asientan los devanados de cobre en las ranuras. La geometría de estos dientes y ranuras (su número, ancho, profundidad y relación entre ellos) gobierna las características de par del motor, el factor de espacio de devanado y el comportamiento acústico. En un motor de inducción típico de 4 polos, el estator puede tener 36 ranuras; un servomotor con un alto número de polos podría tener 48 o más.

El núcleo debe lograr simultáneamente dos objetivos en competencia: alta permeabilidad magnética (para transportar fundente con mínima resistencia) y baja pérdida de núcleo (para minimizar la energía disipada en forma de calor durante cada ciclo magnético). La construcción de acero laminado al silicio es la solución de ingeniería que optimiza ambos dentro de las limitaciones prácticas de fabricación.

Por qué existen las laminaciones de motores eléctricos: la física de la pérdida del núcleo

Si el núcleo de un estator se mecanizara a partir de un único bloque sólido de acero, sería conductor de electricidad en todo su volumen. El campo magnético alterno que pasa a través del núcleo induciría corrientes circulantes (corrientes parásitas) dentro del material a granel, exactamente como el flujo variable de un transformador induce corriente en un devanado secundario. Estas corrientes parásitas fluyen en bucles cerrados perpendiculares a la dirección del flujo magnético y, como el acero tiene resistencia eléctrica, disipan energía en forma de calor I²R.

La potencia perdida por las corrientes parásitas aumenta con la cuadrado tanto del espesor de laminación como de la frecuencia de operación . Reducir a la mitad el espesor de la laminación reduce las pérdidas por corrientes parásitas en aproximadamente un 75%. Esta relación hace que el espesor de la laminación sea una de las variables de diseño más importantes en la ingeniería de motores eléctricos, particularmente a medida que aumentan las frecuencias de operación en variadores de velocidad y aplicaciones de alta velocidad.

La pérdida total del núcleo en una laminación del estator tiene dos componentes:

• Pérdidas por corrientes de Foucault: Proporcional al cuadrado de la frecuencia y al cuadrado de la densidad de flujo. Controlado principalmente por el espesor de la laminación y la resistividad eléctrica del acero.
• Pérdidas por histéresis: Energía disipada al invertir los dominios magnéticos dentro del acero con cada ciclo de CA. Proporcional a la frecuencia y a la densidad de flujo elevada a aproximadamente la potencia 1,6-2,0 (el exponente de Steinmetz, dependiente del material). Controlado por la orientación del grano de acero, el contenido de silicio y el tratamiento de recocido.

Al cortar el núcleo en láminas delgadas aisladas eléctricamente entre sí, las trayectorias de las corrientes parásitas se limitan a láminas delgadas individuales. El área de la sección transversal disponible para la circulación de corrientes parásitas se reduce drásticamente y las pérdidas disminuyen en consecuencia. Una pila de laminaciones de 0,35 mm exhibirá aproximadamente Pérdidas por corrientes parásitas entre 25 y 30 veces menores que un núcleo sólido de las mismas dimensiones funcionando a la misma frecuencia.

Materiales de laminación del estator: grados y selección de acero al silicio

El material dominante para las laminaciones del estator es acero electrico — una familia de aleaciones de hierro y silicio formuladas específicamente para aplicaciones magnéticas. El contenido de silicio (normalmente entre 1 y 4,5% en peso) tiene dos propósitos: aumenta la resistividad eléctrica del acero (reduciendo las pérdidas por corrientes parásitas) y reduce la magnetoestricción (el cambio dimensional que sufre el acero durante la magnetización, que es la principal fuente de zumbido del motor y ruido audible).

Acero eléctrico no orientado versus acero eléctrico orientado a grano

El acero eléctrico se produce en dos grandes categorías. Acero eléctrico no orientado (NO) tiene una estructura de grano aleatoria, lo que le confiere propiedades magnéticas aproximadamente uniformes en todas las direcciones dentro del plano de la hoja. Esta isotropía es esencial para los estatores de máquinas giratorias, donde el flujo magnético gira a través del núcleo a medida que funciona el motor; el material debe funcionar igualmente bien independientemente de la dirección del flujo. Prácticamente todas las laminaciones del estator de motor utilizan grados no orientados.

Acero eléctrico de grano orientado (GO) , por el contrario, se procesa para alinear los granos a lo largo de un eje (la dirección de rodadura), logrando una pérdida del núcleo muy baja en esa dirección. Se utiliza principalmente en núcleos de transformadores, donde la dirección del flujo es fija, y no es adecuado para estatores de máquinas giratorias.

Espesores de Laminación Estándar y sus Aplicaciones

La selección del espesor de laminación es un equilibrio entre el rendimiento de pérdida del núcleo y el costo de fabricación. Las laminaciones más delgadas reducen las pérdidas pero aumentan la cantidad de hojas requeridas, aumentan los costos de estampado y apilado y requieren tolerancias dimensionales más estrictas.

Materiales avanzados: núcleos amorfos y nanocristalinos

Para aplicaciones que exigen una pérdida mínima absoluta en el núcleo (particularmente motores de alta frecuencia por encima de 1 kHz) aleaciones de metales amorfos (como Metglas 2605SA1) ofrecen pérdidas en el núcleo aproximadamente entre un 70 % y un 80 % menores que las mejores calidades de acero al silicio convencionales. Los metales amorfos se producen mediante solidificación rápida a partir de una masa fundida, lo que evita la formación de granos cristalinos y produce una estructura atómica vítrea con una pérdida por histéresis excepcionalmente baja. La desventaja es que la cinta amorfa se produce en tiras muy finas (normalmente de 0,025 mm), es quebradiza y significativamente más cara y difícil de estampar que el acero eléctrico convencional. Las aleaciones nanocristalinas ofrecen un término medio: menor pérdida de núcleo que el acero al silicio y más procesables que los materiales totalmente amorfos.

Fabricación de laminaciones de estator: estampado, corte y apilado

La producción de laminaciones de estator implica varias etapas de fabricación estrechamente controladas, cada una de las cuales afecta tanto a la precisión dimensional como al rendimiento magnético del núcleo terminado.

Estampación progresiva

Estampación progresiva es el método de producción dominante para laminaciones de estator de gran volumen. Una bobina de tira de acero eléctrica se alimenta a través de una herramienta de prensa de múltiples etapas que perfora progresivamente las aberturas de las ranuras, el perfil exterior, los chaveteros y cualquier otra característica en estaciones secuenciales antes de que la laminación terminada se borre en la estación final. Las velocidades de estampado de 200 a 600 golpes por minuto son comunes para laminaciones de hasta 200 mm de diámetro; las laminaciones más grandes requieren velocidades más lentas para mantener la precisión dimensional.

La holgura del troquel (la brecha entre el punzón y el troquel) es fundamental para la calidad de la laminación. Un espacio libre excesivo provoca rebabas en el borde cortado, lo que aumenta el contacto interlaminar y crea rutas de cortocircuito para corrientes parásitas entre laminaciones adyacentes, lo que degrada directamente el rendimiento de pérdida del núcleo. El estándar de la industria exige alturas de rebaba inferiores 0,05 mm para la mayoría de aplicaciones de laminación de motores; Se aplican límites más estrictos a las laminaciones delgadas de alta frecuencia.

Corte por láser y electroerosión por hilo para prototipos

Para la producción de prototipos y laminación en lotes pequeños, corte por láser y el mecanizado por descarga eléctrica (EDM) por hilo son las principales alternativas al estampado. El corte por láser ofrece una respuesta rápida y sin costo de herramientas, pero la zona afectada por el calor a lo largo de los bordes cortados modifica la microestructura del acero eléctrico, lo que aumenta la pérdida local del núcleo entre un 15% y un 30% en los bordes cortados. Este efecto es proporcionalmente más significativo en dientes estrechos, donde la zona afectada por el calor representa una fracción mayor de la sección transversal total. El recocido poscorte a 750–850 °C en una atmósfera controlada puede recuperar gran parte del rendimiento perdido.

Enclavamiento, unión y soldadura de la pila

Las laminaciones individuales deben consolidarse en una pila central rígida. Los principales métodos son:

• Enclavamiento (remachado): Las pequeñas pestañas formadas durante el estampado se entrelazan con los huecos correspondientes en las laminaciones adyacentes, manteniendo la pila unida mecánicamente. Rápidos y de bajo costo, pero los enclavamientos crean concentraciones de tensión localizadas que pueden aumentar la pérdida del núcleo entre un 3% y un 8% en comparación con las pilas no adheridas.
• Soldadura láser: Las costuras soldadas a lo largo del diámetro exterior o el área del yugo posterior fusionan la pila. El calor de la soldadura crea una zona magnéticamente degradada a lo largo de la línea de soldadura, lo que generalmente aumenta la pérdida total del núcleo entre un 5% y un 15%. Se utiliza donde la resistencia mecánica es la prioridad.
• Unión adhesiva (pilas de laminación pegadas): Cada laminación se recubre con una fina capa de adhesivo termoestable antes del apilado; el conjunto se cura bajo presión. Las pilas adheridas tienen el mejor rendimiento de pérdida de núcleo de cualquier método de consolidación (sin tensión mecánica, sin daño térmico) y se utilizan cada vez más en motores de vehículos eléctricos de alta eficiencia. El espesor del revestimiento adhesivo, normalmente de 2 a 5 µm, también sirve como aislamiento interlaminar.
• Atornillado / pernos pasantes: Los pernos pasan a través de orificios alineados en la pila. Simple y robusto para motores industriales grandes, pero introduce tensión de compresión y posibles cortocircuitos magnéticos en las ubicaciones de los pernos.

Diseño de laminación del estator: geometría de ranura y su efecto en el rendimiento del motor

La geometría de las ranuras y los dientes de una laminación del estator es una de las decisiones de diseño más importantes en la ingeniería de motores. Afecta simultáneamente el factor de llenado de cobre, la distribución de la densidad del flujo magnético, la inductancia de fuga, el par dentado y el ruido audible, lo que hace que el diseño de las ranuras sea un problema de optimización que equilibra múltiples requisitos competitivos.

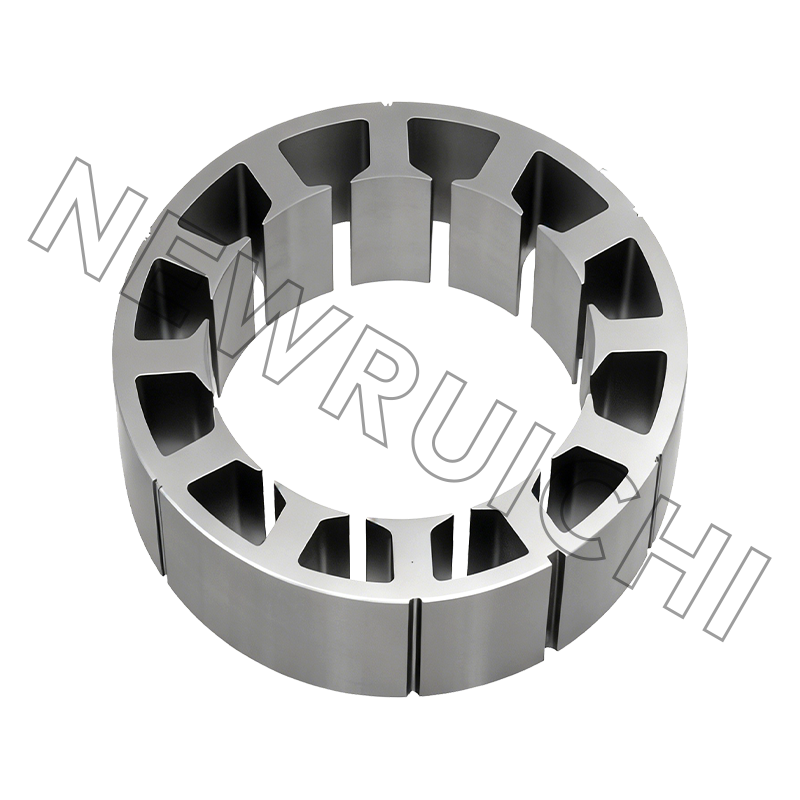

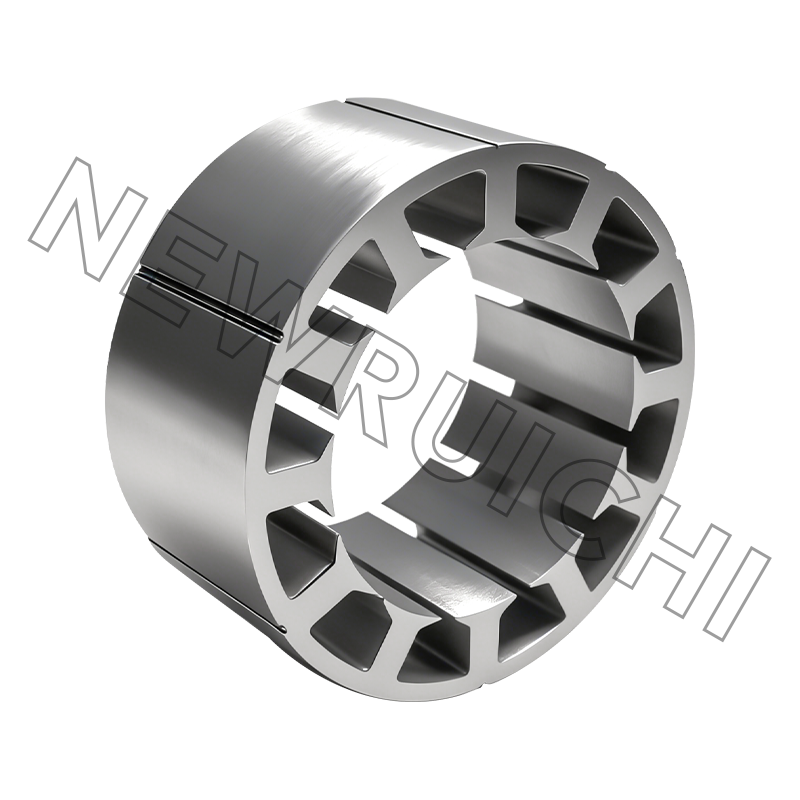

Ranuras abiertas, semicerradas y cerradas

La apertura de la ranura (el espacio entre las puntas de los dientes adyacentes en la superficie del espacio de aire) es una variable de diseño clave. Ranuras abiertas permiten insertar fácilmente bobinas preformadas, pero crean grandes variaciones de densidad de flujo en el entrehierro (armónicos de ranura), lo que aumenta la ondulación del par y el ruido audible. Ranuras semicerradas (puntas de dientes parcialmente puenteadas) reducen los efectos de ranurado a costa de una inserción del devanado ligeramente más difícil. Ranuras cerradas minimizan por completo los armónicos de ranurado, pero requieren que el cable de bobinado se pase a través de pequeñas aberturas, lo que limita el tamaño del conductor y reduce el factor de llenado alcanzable.

Para los motores síncronos de imanes permanentes (PMSM) utilizados en aplicaciones de vehículos eléctricos, las ranuras semicerradas con un ancho de punta de diente elegido para minimizar la interacción del par dentado con los imanes del rotor son una práctica estándar. La apertura de la ranura normalmente se establece en 1 o 2 veces el paso del polo del imán dividido por el número de ranura , una relación derivada del análisis armónico de la densidad de flujo del entrehierro.

Factor de apilamiento y su impacto

El factor de apilamiento (también llamado factor de relleno de laminación) es la relación entre el volumen real de acero magnético y el volumen geométrico total del núcleo, teniendo en cuenta el revestimiento aislante entre laminaciones. Un factor de apilamiento típico para laminaciones de motores bien producidas es 0,95–0,98 — lo que significa que entre el 95% y el 98% de la sección transversal del núcleo es material magnético activo.

Un factor de apilamiento inferior al esperado, causado por rebabas excesivas, revestimientos aislantes gruesos o prácticas de apilamiento deficientes, reduce la sección transversal efectiva del núcleo que transporta el flujo, lo que obliga al hierro a operar con densidades de flujo más altas que las diseñadas. Esto hace que el núcleo suba más en la curva B-H hacia la saturación, aumentando tanto la pérdida del núcleo como la corriente de magnetización y degradando el factor de potencia y la eficiencia.

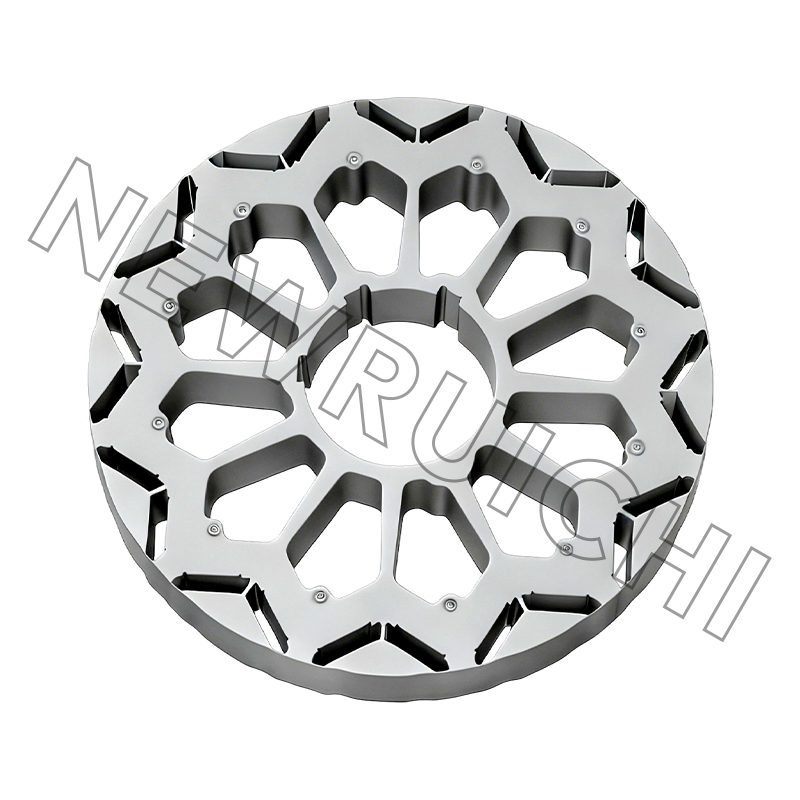

Laminaciones del estator en vehículos eléctricos y motores de alta eficiencia: tendencias actuales

El rápido crecimiento de los vehículos eléctricos y el endurecimiento de los estándares globales de eficiencia de motores (IEC 60034-30-1, que define las clases de eficiencia IE3 e IE4) han impulsado avances significativos en la tecnología de laminación del estator durante la última década.

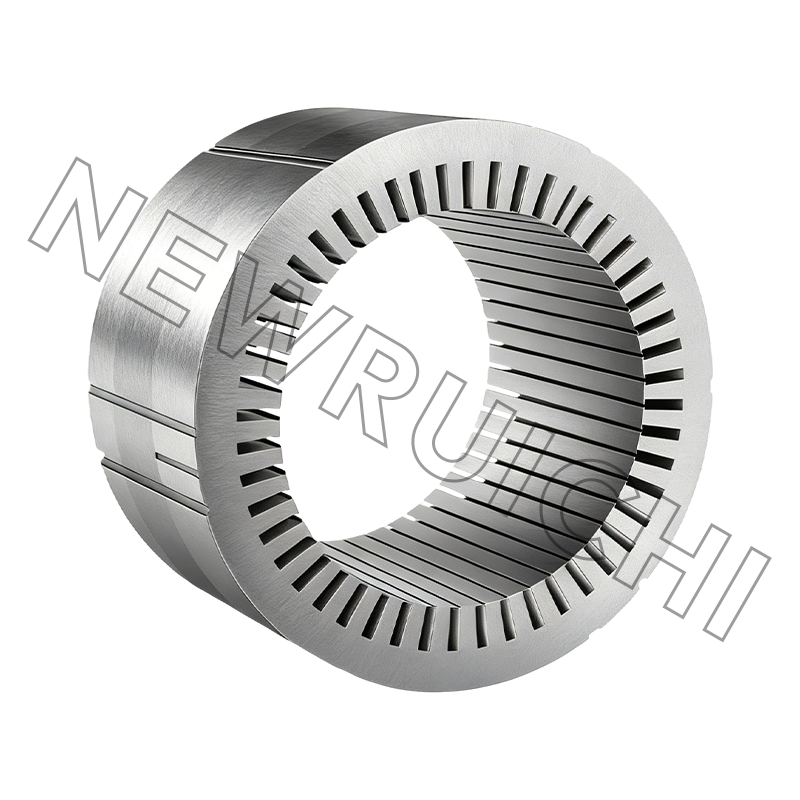

• Laminaciones más delgadas para operación de alta velocidad: Los motores de tracción de los vehículos eléctricos funcionan cada vez más a velocidades base de 6.000 a 12.000 RPM con debilitamiento de campo de hasta 18.000 a 20.000 RPM, produciendo frecuencias eléctricas fundamentales de 400 a 1.000 Hz. A estas frecuencias, las laminaciones de 0,35 mm (suficientes para motores industriales de 50/60 Hz) producen pérdidas en el núcleo inaceptables. Los principales fabricantes de vehículos eléctricos, incluidos Tesla, BYD y BMW, han migrado a laminaciones de 0,25 a 0,27 mm para motores de tracción primaria, y algunos diseños de próxima generación utilizan 0,20 mm.
• Grados con alto contenido de silicio y no orientados: Grados como M250-35A y M270-35A (designación europea) o 35H270 (JIS) con pérdidas en el núcleo de 2,5 a 3,5 W/kg a 1,5 T, 50 Hz están siendo reemplazados en aplicaciones premium por grados de pérdidas ultrabajas que alcanzan menos de 1,5 W/kg. JFE Steel, Nippon Steel y Voestalpine han comercializado grados con un contenido de silicio cercano al 4,5%, cerca del límite práctico más allá del cual el acero se vuelve demasiado frágil para estampar de manera confiable.

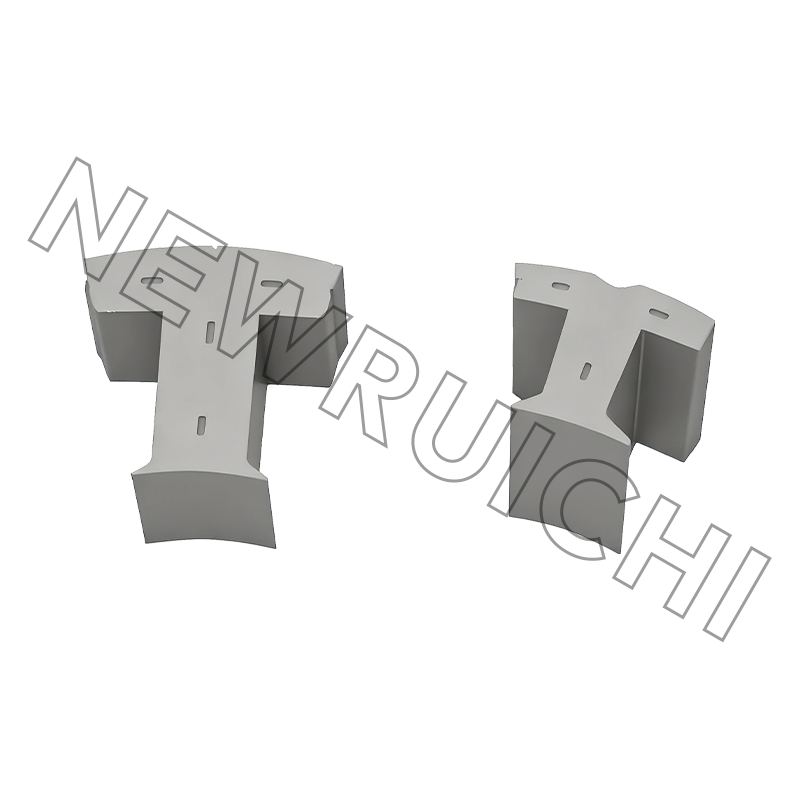

• Diseños de estator segmentados y modulares: Para mejorar el factor de llenado del devanado y permitir el devanado automatizado de bobinas concentradas, algunos diseños de motores utilizan núcleos de estator segmentados: segmentos individuales de dientes y ranuras que se enrollan por separado y luego se ensamblan en el anillo del estator completo. La segmentación permite factores de relleno de cobre del 70 al 75 %, en comparación con el 40 al 55 % para los devanados distribuidos en núcleos continuos.
• Arquitecturas de motores de flujo axial: Los motores de flujo axial (panqueque) utilizan pilas de laminaciones de estator en forma de disco en lugar de núcleos cilíndricos. Su trayectoria de flujo magnético más corta y su mayor densidad de torque por unidad de volumen los hacen atractivos para aplicaciones de motores de rueda y de transmisión directa, y su geometría de laminación (pilas de discos segmentados o enrollados en espiral) requiere enfoques de estampado y formación diferentes a los diseños de flujo radial convencionales.

Control de calidad y pruebas de laminaciones de estatores de motores.

El rendimiento magnético de un núcleo de estator terminado puede desviarse significativamente de las propiedades de la lámina de acero eléctrico en bruto debido a daños de fabricación: tensiones de estampado, rebabas, calor de soldadura y manipulación. Un riguroso control de calidad en cada etapa es esencial para garantizar que el núcleo entregue la eficiencia diseñada.

• Prueba del marco de Epstein: El método de laboratorio estándar (IEC 60404-2) para medir la pérdida del núcleo en tiras de acero eléctrico. Las muestras cortadas de la bobina de producción se prueban antes de estampar para verificar que el material entrante cumpla con las especificaciones.
• Probador de hojas individuales (SST): Mide la pérdida del núcleo en hojas individuales o laminaciones estampadas, lo que permite la verificación posterior al estampado. Útil para detectar las pérdidas adicionales introducidas por el propio proceso de estampado.
• Medición de la altura de las rebabas: Los sistemas de visión automatizados o perfilómetros de contacto miden la altura de las rebabas en laminaciones estampadas. Alturas de rebaba superiores a 0,05 mm. provocar rechazo o retrabajo, ya que las rebabas excesivas comprometen el aislamiento interlaminar y el factor de apilamiento.
• Medición del factor de apilamiento: La pila de núcleos ensamblada se pesa y se compara con el peso teórico calculado a partir del área de laminación, el número y la densidad del acero. Una desviación significativa indica rebabas anormales, variación del espesor del recubrimiento o laminaciones dañadas.
• Ensayo de resistencia interlaminar (ensayo de Franklin): Una prueba estandarizada (IEC 60404-11) que mide la resistencia eléctrica entre laminaciones adyacentes presionando una matriz de sondas contra la superficie del núcleo bajo una fuerza controlada. Los valores de resistencia bajos indican un revestimiento de aislamiento dañado o insuficiente y predicen pérdidas elevadas por corrientes parásitas en servicio.
